广州祉瑞电子科技有限公司生产废气、生产废水处理工程方案
广州祉瑞电子科技有限公司生产废气、生产废水处理工程方案


一、概述:

广州祉瑞电子科技有限公司位于广州沙浦镇,是一间以机械加工,钢结构焊接制作,钣金加工为主的生产型企业。在生产过程中产生酸洗废水,酸洗废水中主要含有废酸、磷酸盐以及部分金属离子等污染物。酸洗过程中使用一定浓度的盐酸、硫酸等。厂内配套喷漆、喷粉自动线,该生产线在烘干过程中产生一定量的有机废气,该企业的废水和有机废气若直接排放,将对周围环境造成一定的影响。工厂设置厨房,厨房油烟和生活污水能按环保要求处理。根据《中华人民共和国环境保护法》的有关条款以及《建设项目环境保护管理条例》和广东省建设项目环境保护管理条例》中的要求,该项目有必要配套相应的处理设施对其生产废水和有机废气进行处理,使其达标排放。甲方为了综合搞好环境,使外排的废水、废气符合环保的要求,广州祉瑞电子科技有限公司委托,我公司对该公司生产废水进行废水处理的方案设计。












二、生产废水处理工程

(一)、设计依据:

⒈同类五金厂的水质、水量资料;

⒉穗府(1993)59号文《广州市水环境功能区区划》;

⒊广东省水污染物排放限值(DB44/26-2001)第二时段的一级排放标准;

广东省大气污染物排放限值》(DB44/27-2001)第二时段的二级排放标准;

 5.《饮食业油烟排放标准》(GB18483-2001)

 6. 国家污水综合排放标准(GB8978-1996);

 7.室外排水设计规范(GBJ14-87);

(二)、设计参数及技术指标:

  根据该公司的生产规模,厂方提供的基本数据,确定该公司废水的水量、水质情况如下:⒈  生产废水排放量:12m3/d

     设计处理时间:24小时

     设计小时处理废水量:0.5m3/hr

     废水水质:

pH值

SS

CODCr

BOD5

石油类

磷酸盐

2~5

≤150g/l

≤200mg/l

≤80mg/l

≤20mg/l

≤170mg/l

    设计要求:按《广东省水污染物排放限值》(DB44/26-2001)一级排放标准及《污水综合排放标准》(GB8978-1996)的一级排放标准要求进行设计。标准如下:

pH值

SS

CODCr

BOD5

石油类

磷酸盐

6~9

≤60mg/l

≤90mg/l

≤20mg/l

≤5mg/l

≤0.5mg/l



(三)、工艺流程:


  ⒈生产废水处理工艺流程

    该厂生产废水主要含有废酸、磷酸盐以及部分金属离子等污染物。根据该生产废水的特点,我公司建议采用物化+生化一体化为主体方法对该废水进行处理,处理后达到设计要求:按《广东省水污染物排放限值》(DB44/26-2001)一级排放标准及《污水综合排放标准》(GB8978-1996)的一级排放标准要求排放。



(四)、工艺说明

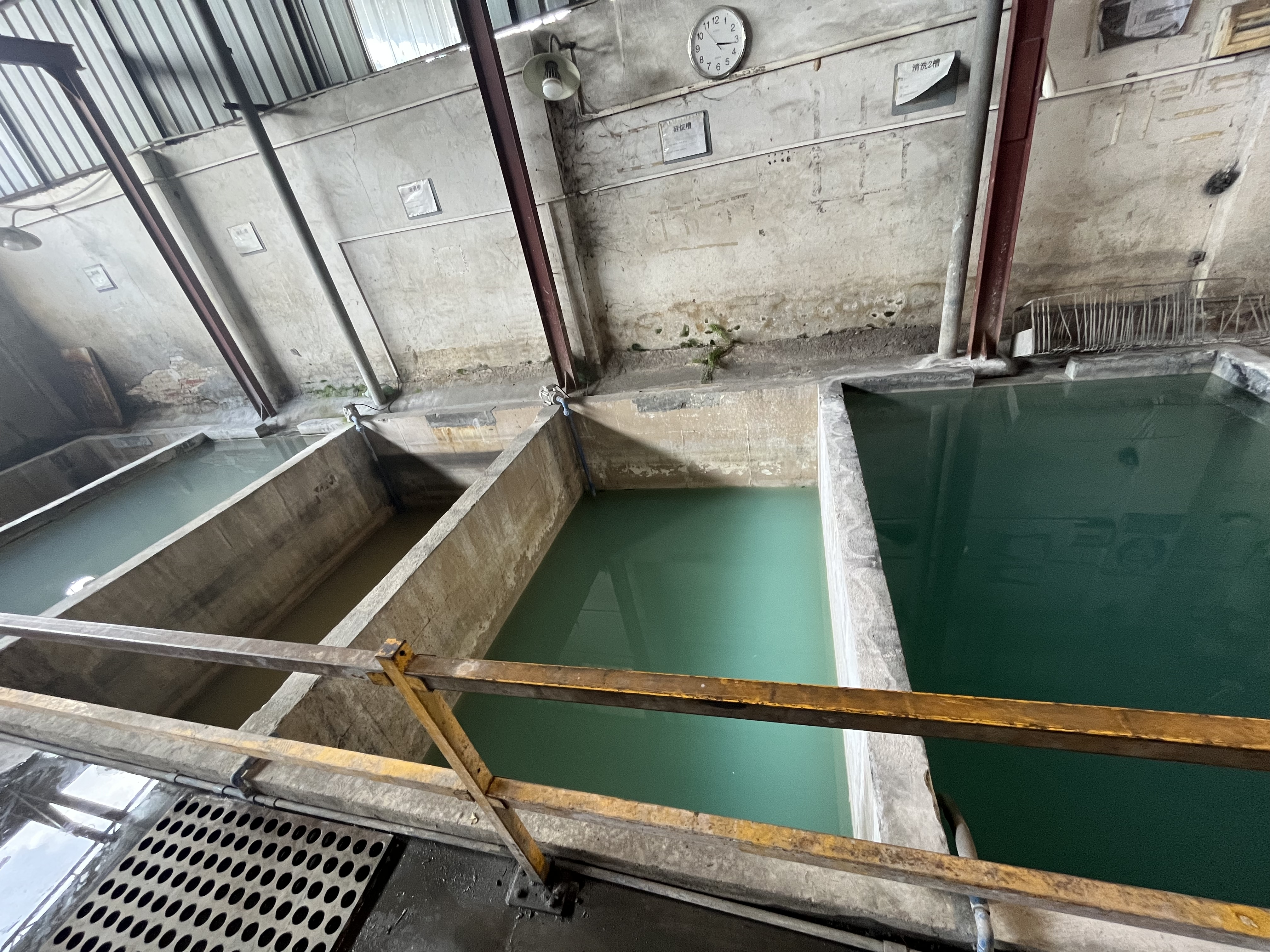

1、调节池(已建成)

主要用于调节水量、水质,能使废水平稳的进入后续处理设施,不至于造成冲击。调节池为现有的。(原生产用清洗槽改造)

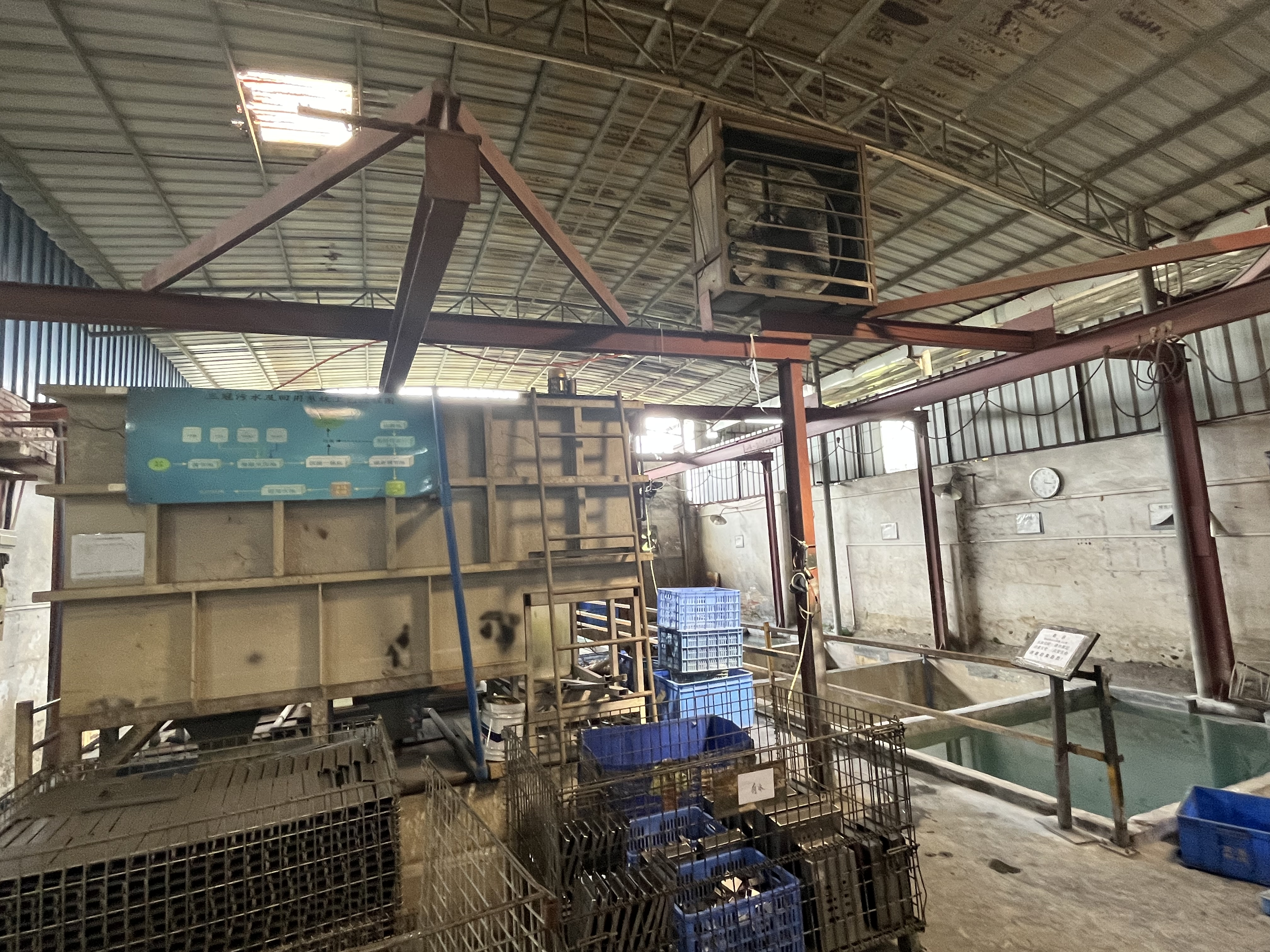

2、反应槽(碳钢材质)

向反应槽中加入适量烧碱溶液反应调试PH达到去除重金属沉淀,并通过混凝作用使废水中形成的沉淀物混凝,便于液固分离。废水经过反应后进入一体化沉淀将泥水分离。

3、沉淀一体化(钢结构一体化设备)

沉淀一体化主要用于去除含磷、金属废水经过混凝反应后产生的氢氧化物沉淀物质,使废水中的金属离子达标排放。

4、 生化一体化

生化一体化,通过“厌氧+好氧”为主工艺进行COD的降解,使得达到设计要求。

5、砂滤器

该砂滤器是利用微孔石英砂床层截流污水中沉淀反应过程中产生的悬浮微粒,使污染物得到的去除。滤层下安装了反冲洗系统,可定期对滤层进行冲洗,保持滤层清洁。砂滤器材料为玻璃钢。



三、有机废气处理工程


(一)、概述

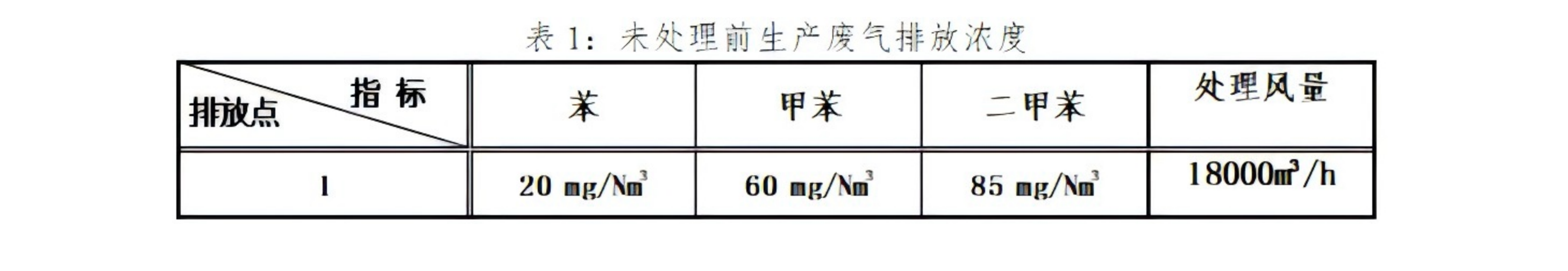

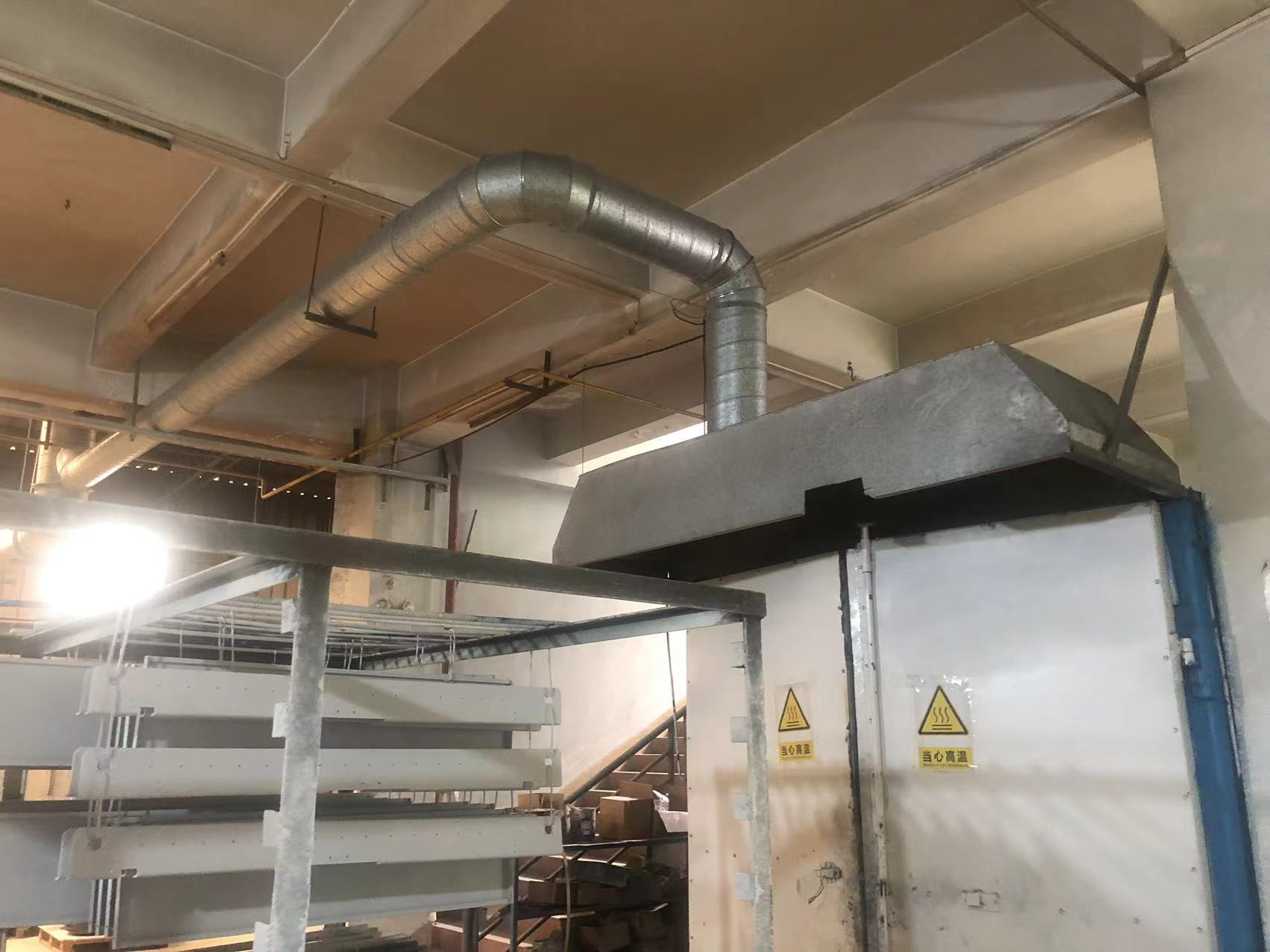

有机废气主要来源于金属加工件的喷漆、喷粉烘干部位,由于加工件在喷粉后要经过烘炉烘干,在烘干过程中产生大量的可挥发性的有机物会挥发出来,主要成份为三苯,参照同类型的挥发性有机废气,设定其废气排放的浓度如表1所示:


根据贵公司提供的资料,烘炉生产线主要产生含三苯的有机废气,针对这种气体,我公司都相应有很成熟的治理设备进行配套,下面分别进行分析描述:

1、喷涂废气

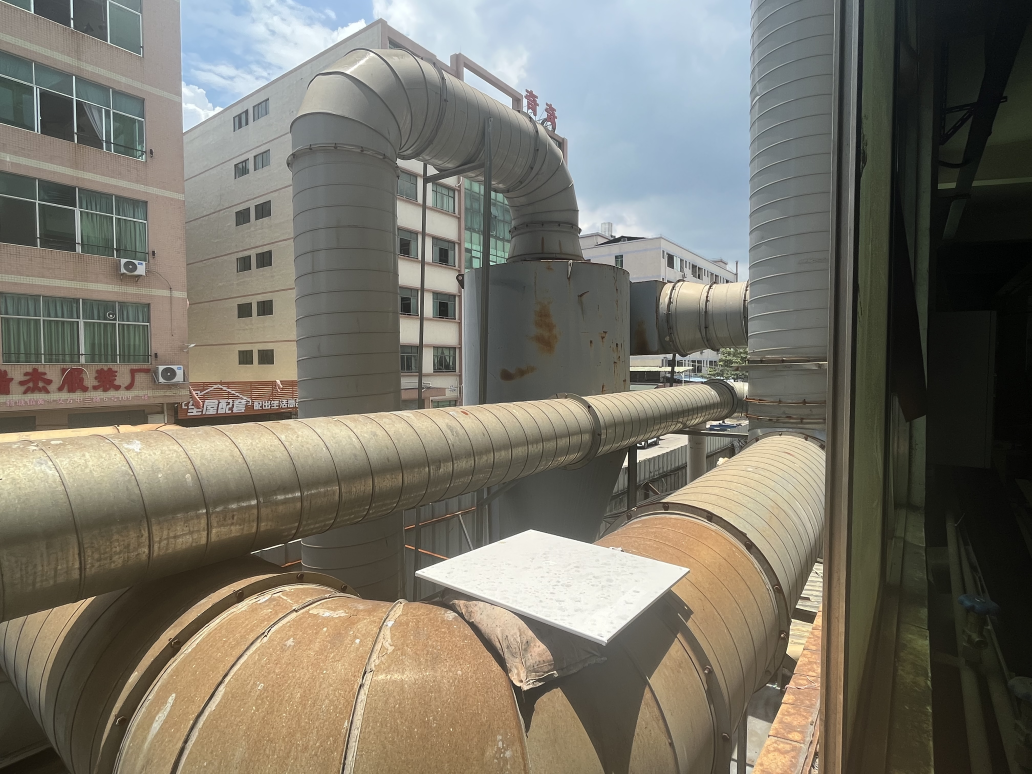

喷涂:喷涂线上在与喷涂工位对应的另一侧设置粉尘收集口,喷涂工位的粉尘经喷涂线所配套的滤芯处理后再经旋风除尘+第二级滤芯除尘装置处理后经15m高排气筒排放.

2、有机废气部分

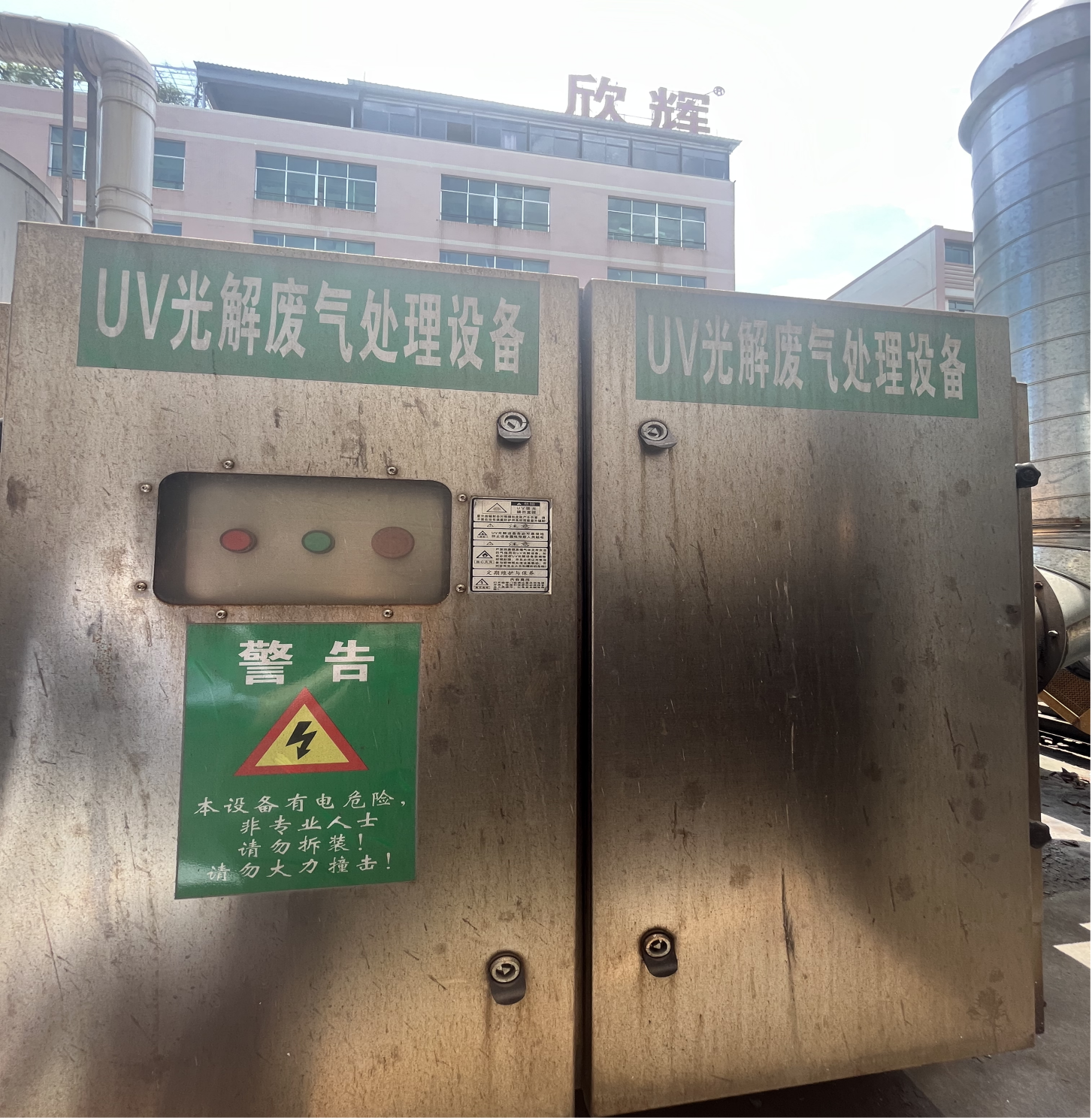

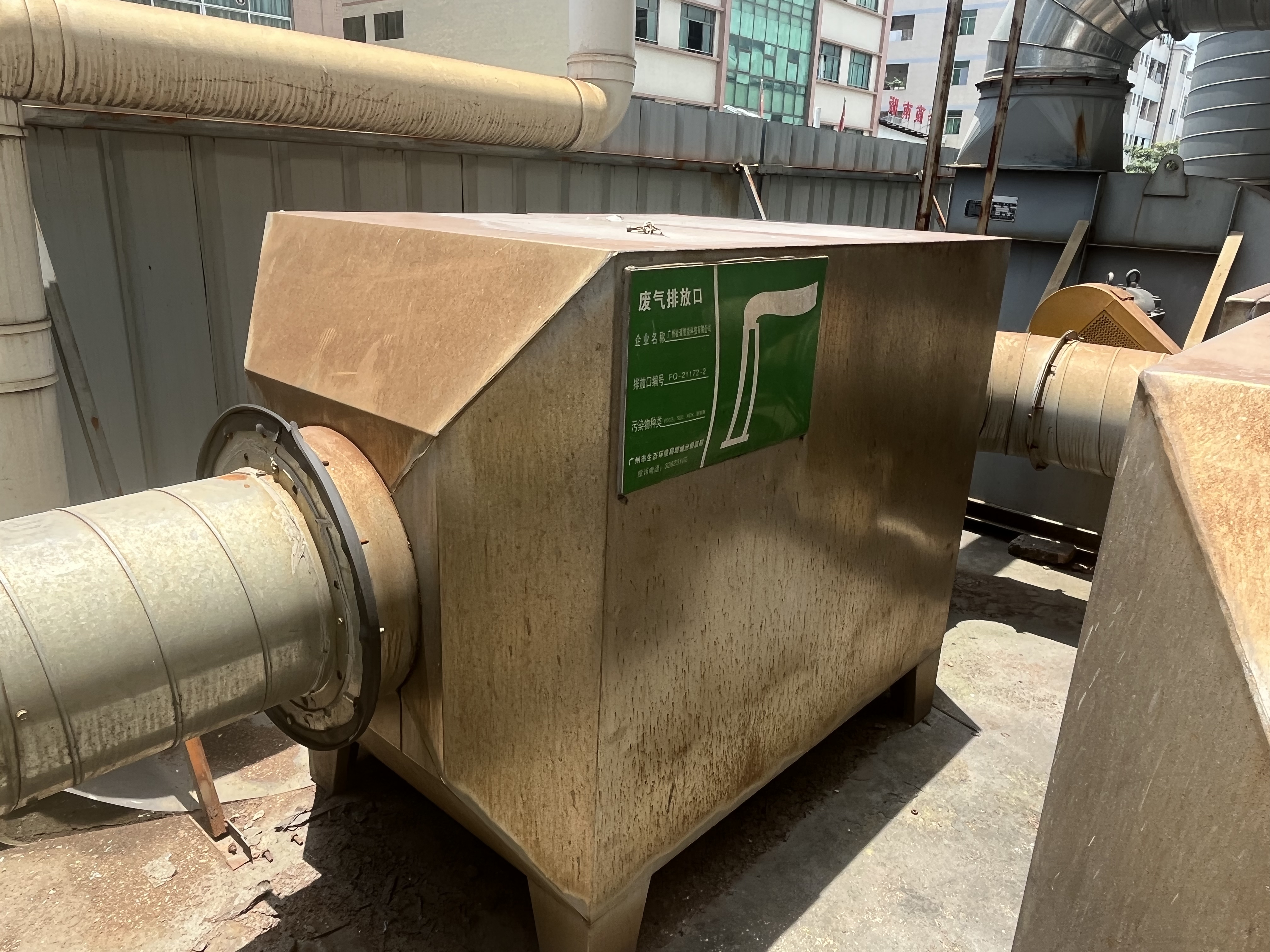

由于苯系物基本不溶于水,最成熟的方法就是用活性炭吸附+UV光解处理器来处理。活性炭是一种木炭和煤的混合物,打碎后混合在一起,挤压成颗粒状,然后进行高温活化,使其结构变得非常疏松,比表面积高达上百倍,具有很强的吸附力,通过其表面气体中的污染物的能力,正是利用它这种吸附力,可以使通过其表面的含有有机溶剂(即苯系物)的废气中的污染物被吸收截留下来,从而起到净化气体的作用,该设备叫活性炭吸附箱。

3、酸性气体

在现有的基础上增加一套酸雾吸收塔和套活性炭吸附箱处理该废气,通过碱液循环喷淋中和活性炭吸附有机废气,从而使废气达标排放。

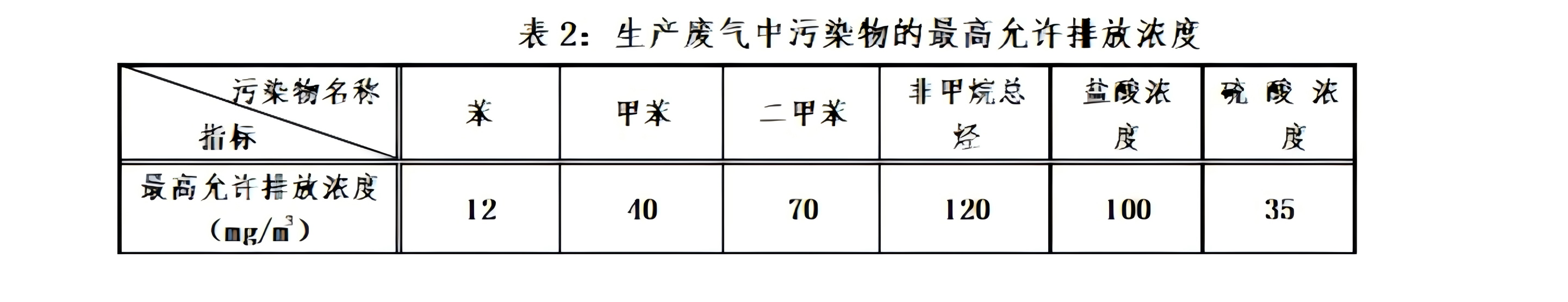

通过有效的治理后,可保证气体排放达到现行的环保标准,单位(mg/Nm3)
