一、 项目概述

广州市黄埔区九龙卫生院是一家综合性中医院；院区主要建筑物有门诊楼、住院病房、宿舍楼、办公楼以及后勤服务楼等。由于新建院区，需要新建一座污水处理站用来处理新院区产生的医疗污水及生活污水。

医院对环境保护十分重视，决定利用大楼侧面的空地和部分道路地面以下作为建设污水处理站用地，建设配套污水处理工程。并按国家标准《医疗机构水污染物排放标准》（GB 18466—2005）的要求，新建一个功能先进、配套完善的污水处理系统，对院区产生的污水进行集中处理，使其达到相应的最新排放标准要求，污水处理达标后方可排放。根据医院提供的相关资料，医院污水量按130张床位设计，根据《医院污水处理设计规范》(CECS07:2004)规定，“设备比较齐全的中型医院：日耗水量为500～1000L/床·d”计算，常规总排放量130m³/d，为考虑高峰期系数，确定设计水量最大为150m³/d，设施按每天24小时连续运行设计。

设计处理水量：  Q=50m3/d平均流量：      q=2.08m3/h    24小时计

时变化系数：    K=1.5

设计流量：      q=2.5m3/h

二、工程设计依据、设计原则

1、《中华人民共和国环境保护法》（1989年12月）；

2、《中华人民共和国水污染防治法》（1984年5月）；

3、《中华人民共和国水污染防治实施细则》（1989年7月）；

4、《医疗机构水污染物排放标准》（GB 18466－2005）；

5、广东省地方标准《水污染物排放限值》（DB44/26-2001）；

6、《室外排水设计规范》（GBJ14-87）；

7、《给水排水工程结构设计规范》（GBJ69-84）；

8、《工业企业厂界噪声标准》（GB12348-90）；

9、《工业与民用供电配电系统设计规范》（GB50050-92）；

10、《电力装置的继电保护和自动装置设计规范》（GB50062-92）；

11、现场勘查资料；

13、国家及地方颁布的其它有关设计规范及规定。

三、处理工艺

处理出水水质必须达到《医疗机构水污染物排放标准》（GB 18466－2005）表2之排放标准要求，及达到《广东省水污染物排放限值》（DB44/26-2001）中的第二时段一级标准，具体指标如下：

四、 工艺流程说明

各病房及门诊等的排水由排水管网汇入化粪池，经过化粪池处理再进入后续水处理构筑物。化粪池出水首先经格栅去除较大的悬浮物和漂浮物后自流进入调节池，调节池底部设有布气管，用于搅拌和预曝气。经调节池均化水质、调节水量后，污水由提升泵提升进入酸化水解池，在酸化水解内，可使污水均质及与沉淀池的回流污泥充分混合，回流活性污泥吸附污水中的有机物，具有将高分子有机物分解成小分子易生化有机物，能更有效地去除污染物；同时在调节池内设置消化区，在消化区内执行NH3-N的硝化和反硝化，可以有效降低水中的NH3-N。污水自流入生物接触氧化池，进行COD、BOD5的降解。生物接触氧化池出水中含有一定量老化脱落的生物膜，这些含有生物膜的污水流入沉淀池，经沉淀后清水流入消毒池，消毒后多余的余氯进行最后脱氯达到排放标准。沉淀池污泥部分回流到酸化水解调节池，多余污泥排到污泥池浓缩，采用板框压滤机脱水后，定期清理打包外运。污泥中脱出的污水回流至调节池重新处理。

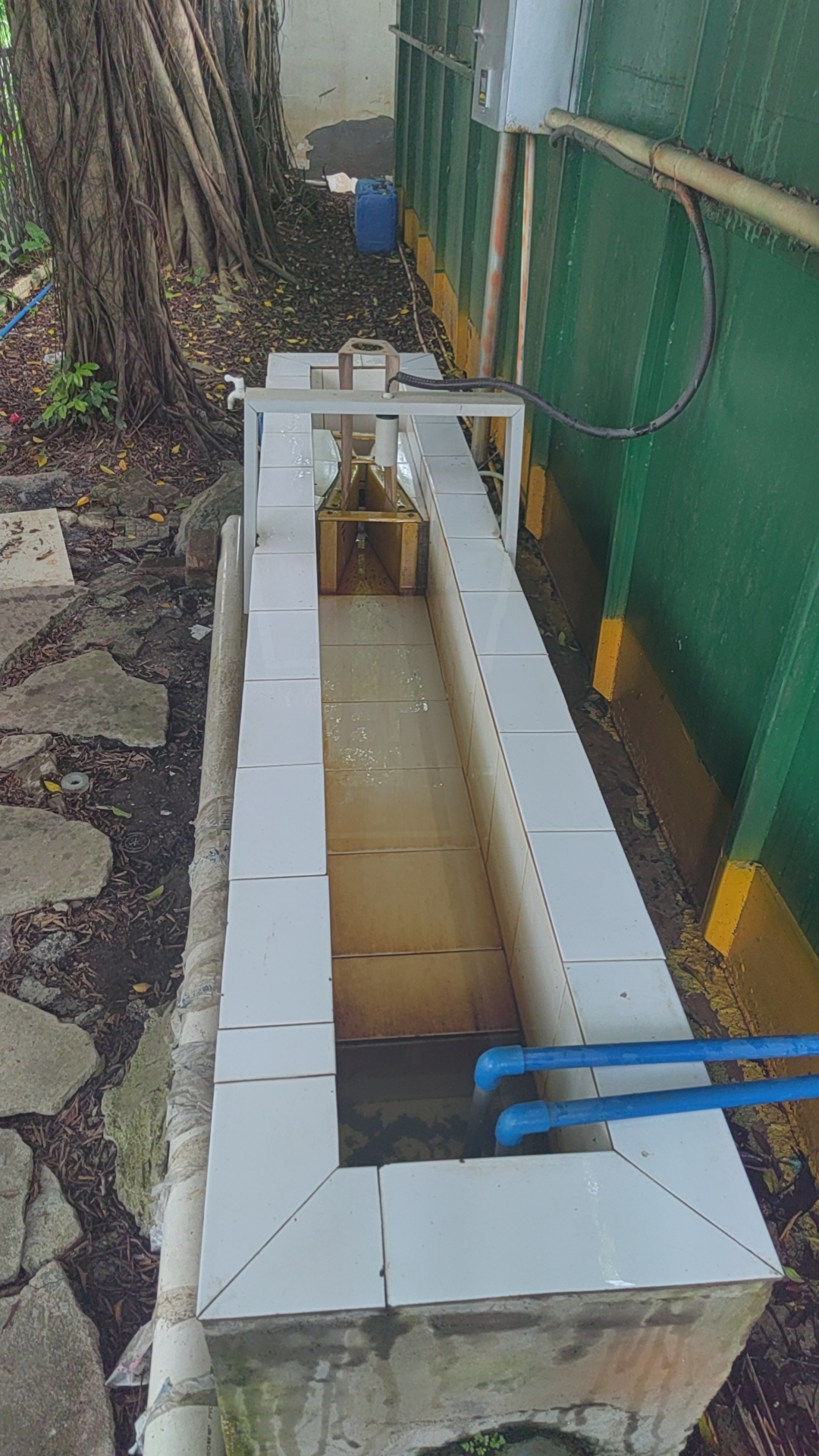

格栅

污水在首先经过细人工格栅去除大的漂浮物、悬浮物，栅渣定期人工清理，采用漂白粉消毒后外运。然后自流入沉淀调节池，在调节池调节水量水质，确保后续工艺的稳定运行。

调节池

大多数排放污水的水质与水量是不均匀的，调节池就是为了调节均和污水的水质和水量，削减高峰负荷。调节池底设有少量曝气管，防止污泥沉淀，并为后道工序提供有利条件。

酸化水解池

在酸化水解调节池内，可使污水均质及与沉淀池的回流污泥充分混合，回流活性污泥吸附污水中的有机物，具有将高分子有机物分解成小分子易生化有机物，能更有效地去除污染物

接触氧化池

好氧生化反应是依靠好氧微生物分解有机污染物，使水质得到净化。本工程采用生物接触氧化法，在反应器内设置填料，微生物附着在填料表面，形成生物膜，经过充氧的污水与长满生物膜的填料相接触，有机污染物作为养料被微生物吸收分解，使水质得到净化。

在填料上微生物不断繁殖，生物膜逐渐增厚，当到达一定厚度时，氧已难以向生物膜内部扩散，深层好氧菌被抑制，形成厌氧层，生物膜开始脱落，老化的生物膜作为剩余污泥排出，填料上又生长出新的生物膜，使水质不断得到净化。

生物接触氧化池内生物固着量多，水流属于完全混合型，对水质水量的变化有较强的适应能力，不会产生污泥膨胀，运行管理方便，并且单位容积的生物量多，容积负荷较高。

沉淀池

沉淀池是分离悬浮物的一种常用构筑物。污水经生物接触氧化池后，悬浮物主要是脱落的生物膜及菌团，经沉淀分离后，上清液流入消毒池。污泥排到调节池和酸化水解池，剩余排入污泥浓缩池。

斜管沉淀池是分离悬浮物（污泥）的一种常用构筑物。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行蜂窝填料分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。每两块平行斜管内相当于一个很浅的沉淀池。这种类型沉淀池的过流率可达36m3/（m2.h）,比一般沉淀池的处理能力高出7-10倍，是一种新型高效沉淀设备。并已定型用于生产实践。 就有去除率高，停留时间短，占地面积小的优点。

接触消毒池

污水中存在大量细菌、病毒、寄生虫卵和一些有毒有害物质，它们经一般的生化或物化处理都不能被彻底消除，为防止病菌的扩散，需进行消毒处理，以杀灭所有的病原微生物，确保达到国家规定的排放标准。本设计采用NaClO全自动消毒装置，根据水质水量可以自动调整NaClO的投加量。次氯酸钠属于高效的含氯消毒剂。含氯消毒剂的杀菌作用包括次氯酸的作用、新生氧作用和氯化作用。次氯酸的氧化作用是含氯消毒剂的最主要的杀菌机理。含氯消毒剂在水中形成次氯酸，作用于菌体蛋白质。次氯酸不仅可与细胞壁发生作用，且因分子小，不带电荷，故侵入细胞内与蛋白质发生氧化作用或破坏其磷酸脱氢酶，使糖代谢失调而致细胞死亡。
